在PCB設計中如何設置格點

文章出處:http://yu32116.cn網責任編輯:恒成和電路板作者:恒成和線路板人氣:-發表時間:2016-06-17 14:01:00

PCB

合理的使用格點系統,能使我們?cè)?a href="http://yu32116.cn">PCB設計中起到事半功倍的作用。但何謂合理呢?很多人認為格點設置的越小越好,其實不然,這里我們主要談兩個方面的問題:第一是設計不同階段的格點選擇,第二個針對布線的不同格點選擇。


設計的不同階段需要進行不同的格點設置。在布局階段可以選用大格點進行器件布局;對于IC、非定位接插件等大器件可以選用50~100mil的格點精度進行布局,而對于阻容和電感等無源小器件選用25mil的格點進行布局。大格點的精度有利于器件對齊和布局的美觀。在有BGA的設計中,如果使1.27mm的BGA,那么Fanout時我們可以設置格點精度為25mil,這樣有利于fanout的過孔正好打在四個管腳的中心位置;對于1.0mm和0 .8mm的BGA,我們最好使用mm單位進行布局,這樣fanout的過孔可以很好的設置。對于其他IC的fanout同樣建議用大格點的設計精度進行設計。我們建議 fanout的格點最好是50mil,甚至更大。如果能保證每?jī)蓚€(gè)過孔之間可以走線是最好的。


在布線階段的格點可以選擇5mil,但也不完全是這樣。記住千萬不要設置為1mil的布線格點,這樣會使布線變得很繁瑣,很費時間的?,F(xiàn)在我們談?wù)劄槭裁丛诓季€設計中推薦使用5mil(或其他的格點)的設計精度。

一般說來,確定設計格點有兩個因素:即,線寬和線間距。而為了我們?cè)谠O(shè)計時精度和我們的設計相匹配,可以有如下一個簡單的公式:(線寬+線間距)/5=n,(n須為>1的整數)。在現實設計中,線寬+線間距可以大于10。就以15為例進行說明。這樣當線寬為6mil時,線間距為9mil;當線寬為7mil時,線間距為8mil。只有這樣,我們?cè)谠O(shè)計調整時才可以用格點精度來保證設計規則的正確性。布線時的過孔格點最好也采用25mil以上。我們可以在ALLEGRO中通過大小格點的設置達到布線和過孔的格點不同。這樣可以做到大過孔格點和小走線格點。


當然,以上介紹的格點的設置方法并不適用于所有情況,還需要在實際應用中靈活把握。

關注[恒成和線路板]微信公眾平臺,了解更多行業資訊和最新動態!(微信號:PCBHCH

恒成和線路板

此文關鍵字:PCB

排行榜

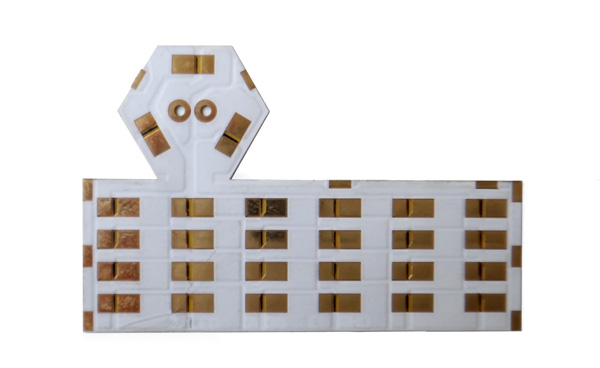

1FPC單面線路板(2)

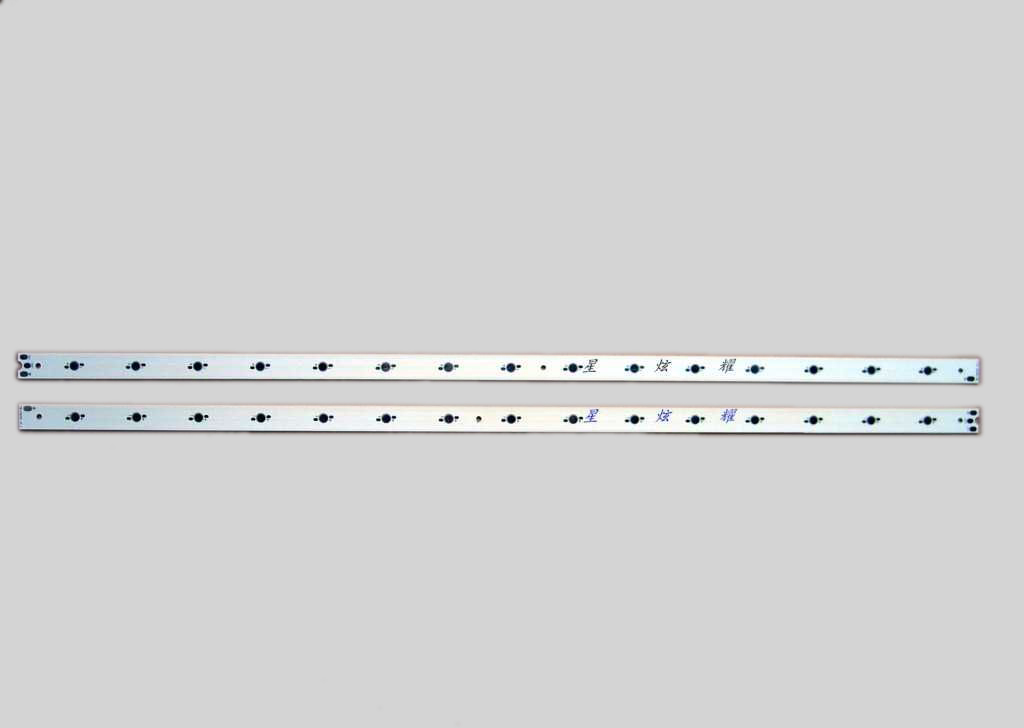

2條形鋁基板(2)
