PCB工藝鍍金(電金)和沉金(化金)的區別

文章出處:http://yu32116.cn網責任編輯:恒成和電路板作者:恒成和線路板人氣:-發表時間:2015-12-26 14:20:00

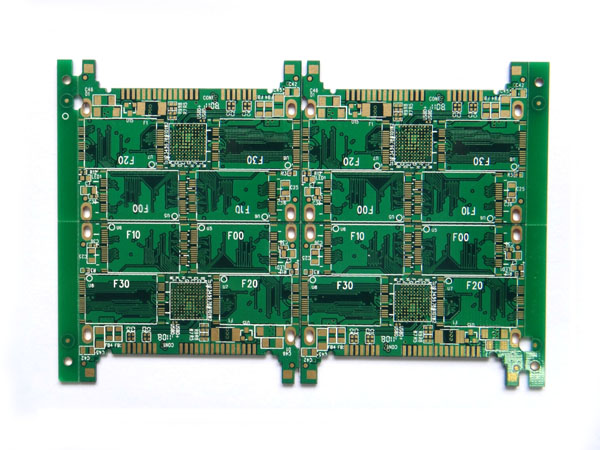

PCB

1.鍍金和沉金的別名分別是什么?

鍍金:硬金,電金(鍍金也就是電金)

沉金:軟金,化金 (沉金也就是化金)

2.別名的由來:

鍍金:通過電鍍的方式,使金粒子附著到pcb板上,所以叫電金,因為附著力強,又稱為硬金,內存條的金手指為硬金,耐磨,綁定的pcb一般也用鍍金

沉金:通過化學反應,金粒子結晶,附著到pcb的焊盤上,因為附著力弱,又稱為軟金

3.工藝先后程序不同:

鍍金:在做阻焊之前做此工藝,因為鍍金需要兩個電極,一個是pcb板子,一個是缸槽,如果pcb板做完阻焊,就不能導電了,也就不能鍍上金

沉金:在做阻焊之后,和沉錫一樣,化學方法,有漏銅皮的地方就回附著上金

4.鍍金和沉金對貼片的影響:

鍍金:在做阻焊之前做,做過之后,不太容易上錫(因為電鍍光滑) 沉金:在做阻焊之后,貼片容易上錫(因為化學反應有一定的粗糙度)

5.鍍金和沉金工藝中的鎳的工藝方式:

鎳的作用為使金與銅連在一起起膠水的作用。 鍍金:鍍金之前需要先鍍一層鎳,然后再鍍一層金; 沉金:在沉金之前需要先沉一層鎳,再沉金。

6.鍍金和沉金的鑒別(顏色)

鍍金:因為同樣的厚度鍍金光滑,趨向于白色, 沉金:沉得金會發烏,趨向于黃色,

7.鍍金&沉金的厚度

(1).鎳的厚度:為120μm,鎳可增加PCB的硬度,可沉可電;

(2).沉金的金厚:可1~3麥(微英寸)注:1=0.0254μm,常規為金厚1麥;

(3).鍍金的金厚:可1~3麥,另假如大于3麥,稱做另外一種鍍金-錮金;

(4). 錮金的金厚:金厚可大于3麥,可到30麥,50麥,甚至更高,業界內超過30麥很少見。
