電路板PCB互聯技術的應用

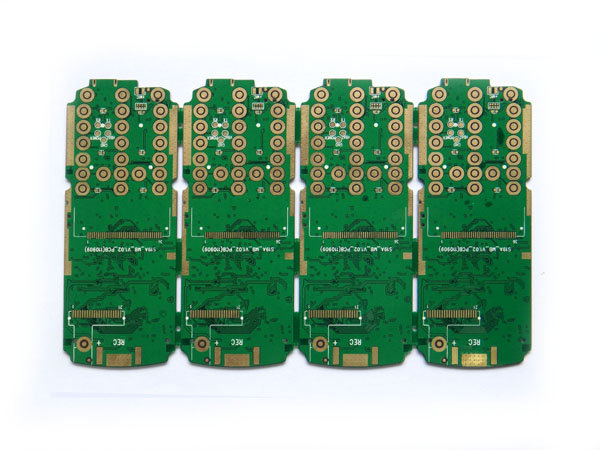

1、傳統的鍍通孔
最普通的、最廉價的層間互連技術是傳統的鍍通孔技術。在這項技術中,所有的鉆孔都要穿通面板,不管它們是否像元器件孔一樣或像過孔一樣被應用。這項技術的主要缺點是通孔要占用所有層的珍貴空間,而不考慮該層是否需要進行電氣連接。
2、埋孔
埋孔是連接多基板的兩層或更多層的鍍通孔,埋孔處于電路板的內層結構中,不出現在電路板的外表面上。
與傳統的鍍通孔結構相比,埋孔節約了很大的空間。當信號線密度很大,需要更多的孔位連接信號層,也需要更多的信號走線通路的時候,可采用埋孔技術。然而,因?yàn)槁窨准夹g(shù)需要更多的程序步驟,所以線路密度的優點是增大電路板的成本。
3、盲孔
盲孔是將多基板的表層連接到一層或更多層的鍍通孔,它們不穿過板的全部厚度。在多基板的雙面上都可以使用盲孔,盲孔可以連接過孔和穿過電路板的元器件孔。盲孔可以在板層上彼此堆疊,并且能被做得更小,這樣就可以提供更多的空間或布設更多的信號線。
對于SMD 和連接器而言,盲孔技術格外有用,因?yàn)樗鼈儾恍枰蟮脑骷?,只需要小的過孔將外表面與內層相接。在非常密集且厚的多基板上,通過使用表面貼裝技術可以減輕重量,也為設計者提供了充分的設計空間。
|
|
