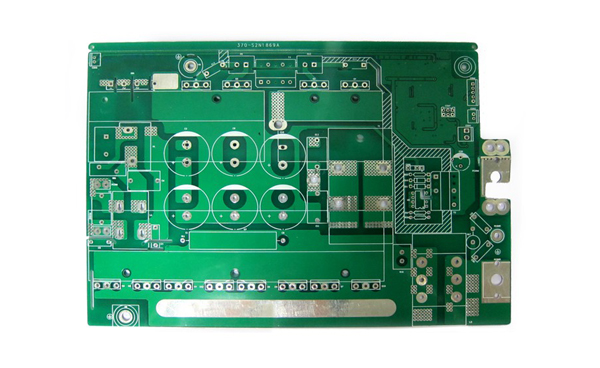

電源PCB設計階段應注意的細節

1、PCB對應的SCH網絡要對應，方便后續更新，花不了多少時間的。

2、PCB的元器件封裝，標準庫里面的按實際情況需要更改，貼片元件焊盤加大；插件元件的孔徑比元件管腳大0.3mm，焊盤直徑大于孔0.8mm以上，焊盤大些方便焊接，元器件過波峰焊也容易上錫，PCB廠家做出來也不容易破孔。還有很多細節的東西多了解些對生產是很大的功勞啊。

3、安規的要求在PCB上的體現，保險絲的安規輸入到輸出距離3mm以上，保險絲帶型號需要印在PCB上。PCB的板材也有不同的安規要求，對應需要做的認證與供應商溝通能否滿足要求。相應的認證編號需印到PCB上。初級到次級的距離8mm以上，Y電容注意選擇Y1還是Y2的，跨距也要求8mm以上，變壓器的初級與次級，用擋墻或者次級用三層絕緣線飛線等方法做爬電距離。

4、橋堆前L,N走線距離2.5mm以上，橋堆后高壓+，-距離2.5mm以上。走線為大電流回路先走，面積越小越好。信號線遠離大電流走線，避免干擾，IC信號檢測部分的濾波電容靠近IC，信號地與功率地分開走，星形接地，或者單點接地，最后匯總到大電容的“-”引腳，避免調試時信號受干擾，或者抗擾度出狀況。

5、IC方向，貼片元器件的方向，盡量放到整排整列，方便過波峰焊上錫，提高產線效率，避免陰影效應，連錫，虛焊等問題出現。

6、打AI的元器件需要根據相應的規則放置元器件，之前看過一個日本的PCB，焊盤做成水滴狀，AI元件的引腳剛好在水滴狀的焊盤上，漂亮。

7、PCB上的走線對輻射影響比較大，可以參考相關書籍。還有1種情況，PCB當單面板布線，弄完后，在頂層敷整塊銅皮接大電容地，抑制傳導和輻射很有效果。

8、布線時，還需要考慮雷擊，ESD時或其他干擾的電流路徑，會不會影響IC。
