對于一個新設計的電路板樣板，深圳線路板廠調試起來往往會遇到一些困難，特別是當板比較大、元件比較多時，往往無從下手。但如果掌握好一套合理的調試方法，調試起來將會事半功倍。

PCB樣板調試一般按如下步驟進行：

一、PCB板面觀察及電源跟地線間電阻檢查

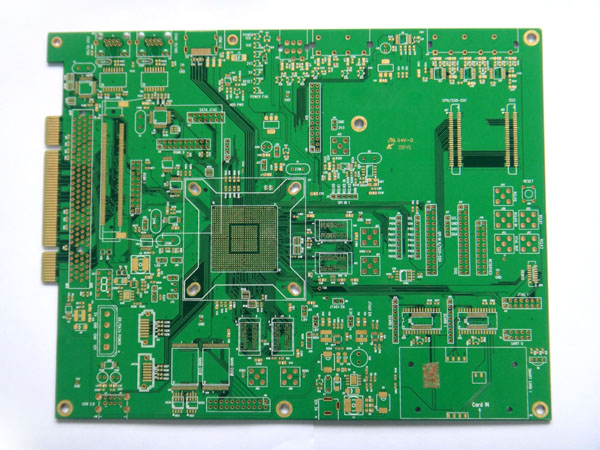

  對于PCB打樣板，我們首先要大概觀察一下，板上是否存在問題，例如是否有明顯的裂痕，有無短路、開路等現象。如果有必要的話，可以檢查一下電源跟地線之間的電阻是否足夠大。

二、安裝元件

　　然后就是安裝元件了。相互獨立的模塊，如果您沒有把握保證它們工作正常時，最好不要全部都裝上，而是一部分一部分的裝上（對于比較小的電路，可以一次全部裝上），這樣容易確定PCB故障范圍，免得到時遇到問題時，無從下手。

三、上電檢測電源輸出電壓是否正常

   一般來說，可以把電源部分先裝好，然后就上電檢測電源輸出電壓是否正常。如果在上電時您沒有太大的把握（即使有很大的把握，也建議您加上一個保險絲，以防萬一），可考慮使用帶限流功能的可調穩壓電源。

四、預設過流保護電流

    先預設好過流保護電流，然后將穩壓電電源的電壓值慢慢往上調，并監測輸入電流、輸入電壓以及輸出電壓。如果往上調的過程中，沒有出現過流保護等問題，且輸出電壓也達到了正常，則說明電源部分OK。反之，則要斷開電源，尋找故障點，并重復上述步驟，直到電源正常為止。

五、安裝其他模塊并上電測試

　　接下來逐漸安裝其它模塊，每安裝好一個模塊，就上電測試一下，上電時也是按照上面的步驟，以避免因?yàn)樵O(shè)計錯誤或元件安裝錯誤而導致過流而燒壞元件。
