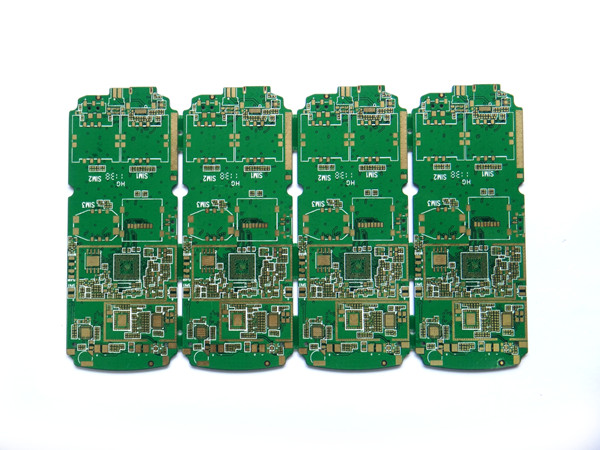

　　手術很重要，術后恢復也必不可少！各種PCB布線完成之后，就ok了嗎？很顯然，不是！PCB布線后檢查工作也很必須，那么如何對PCB設計中布線進行檢查，為后來的PCB設計、電路設計鋪好“路”呢？本文會從PCB設計中的各種特性來教你如何完成PCB布線后的檢查工作，做好最后的把關工作！

　　在講解PCB布線完成后的檢查工作之前，先為大家介紹三種PCB的特殊走線技巧。將從直角走線，差分走線，蛇形線三個方面來闡述PCB LAYOUT的走線：

　　一、直角走線（三個方面）

　　直角走線的對信號的影響就是主要體現在三個方面：一是拐角可以等效為傳輸線上的容性負載，減緩上升時間；二是阻抗不連續會造成信號的反射；三是直角尖端產生的EMI，到10GHz以上的RF設計領域，這些小小的直角都可能成為高速問題的重點對象。

　　二、差分走線（“等長、等距、參考平面”）

　　何為差分信號（Differential Signal）？通俗地說就是驅動端發送兩個等值、反相的信號，接收端通過比較這兩個電壓的差值來判斷邏輯狀態“0”還是“1”。而承載差分信號的那一對走線就稱為差分走線。差分信號和普通的單端信號走線相比，最明顯的優勢體現在以下三方面：

　　1、抗干擾能力強，因?yàn)閮筛罘肿呔€之間的耦合很好，當外界存在噪聲干擾時，幾乎是同時被耦合到兩條線上，而接收端關心的只是兩信號的差值，所以外界的共模噪聲可被完全抵消。

　　2、能有效抑制EMI，同樣的道理，由于兩根信號的極性相反，他們對外輻射的電磁場可以相互抵消，耦合的越緊密，泄放到外界的電磁能量越少。

　　3、時序定位精確，由于差分信號的開關變化是位于兩個信號的交點，而不像普通單端信號依靠高低兩個閾值電壓判斷，因而受工藝，溫度的影響小，能降低時序上的誤差，同時也更適合于低幅度信號的電路。目前流行的LVDS（low voltage differential signaling）就是指這種小振幅差分信號技術。

　　三、蛇形線（調節延時）

　　蛇形線是Layout中經常使用的一類走線方式。其主要目的就是為了調節延時，滿足系統時序設計要求。其中最關鍵的兩個參數就是平行耦合長度 （Lp）和耦合距離（S），很明顯，信號在蛇形走線上傳輸時，相互平行的線段之間會發生耦合，呈差模形式，S越小，Lp越大，則耦合程度也越大?？赡軙?huì)導致傳輸延時減小，以及由于串?dāng)_而大大降低信號的質量，其機理可以參考對共模和差模串?dāng)_的分析。下面是給Layout工程師處理蛇形線時的幾點建議：

　　1、盡量增加平行線段的距離（S），至少大于3H，H指信號走線到參考平面的距離。通俗的說就是繞大彎走線，只要S足夠大，就幾乎能完全避免相互的耦合效應。

　　2、減小耦合長度Lp，當兩倍的Lp延時接近或超過信號上升時間時，產生的串?dāng)_將達到飽和。

　　3、帶狀線（Strip-Line）或者埋式微帶線（dded Micro-strip）的蛇形線引起的信號傳輸延時小于微帶走線（Micro-strip）。理論上，帶狀線不會因?yàn)椴钅４當_影響傳輸速率。

　　4、高速以及對時序要求較為嚴格的信號線，盡量不要走蛇形線，尤其不能在小范圍內蜿蜒走線。

　　5、可以經常采用任意角度的蛇形走線，能有效的減少相互間的耦合。

　　6、高速PCB設計中，蛇形線沒有所謂濾波或抗干擾的能力，只可能降低信號質量，所以只作時序匹配之用而無其它目的。

　　7、有時可以考慮螺旋走線的方式進行繞線，仿真表明，其效果要優于正常的蛇形走線。
