現在很多日用電子產品都非常便宜，比如計算器、遙控器之類的，它們實在太便宜了，以至于成本控制的過程不允許讓生產廠商將每一片芯片都封裝好，于是“牛屎片”便產生了。

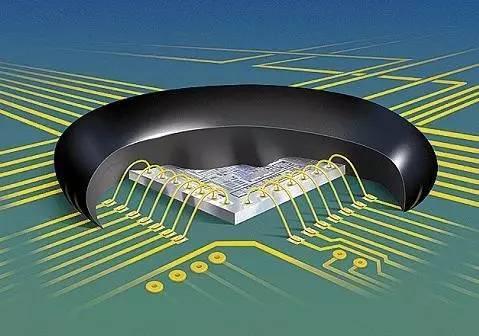

它的學名叫做COB(Chip On Board)，你一定在很多便宜的電子產品中見到它。這種封裝形式采用黑色的樹脂將切割好的晶圓蓋住，從中引出你所需要的引腳，并不需要更加精細的封裝加工，也不需要什么引腳。整個芯片最脆弱的部分就被簡單的保護起來。晶圓直接連接在電路板上。這樣的設計基本沒有考慮到要復用和修理的問題，用壞了就再買新的——是這種設計的基本思想。你想真的拿成品中的“牛屎片”來做些別的設計嗎?向下看

通常情況下，這些“芯片”對我們實驗者來說是非常缺德的，你不可能把它們從電路板上完好無損的拆下來，我們又沒有任何關于其功能、引腳排布、部件號等信息或文檔可以參考。不過依然，有強人能夠做到這一點，Reddit用戶BarockObongle在設計自己的迷你NES主機(就是紅白機啦)的時候想要在機殼上安裝一個手柄，但手柄的控制器他又不想弄得太復雜。最好的辦法就是使用一個已有的手柄，將其功能移植進去。

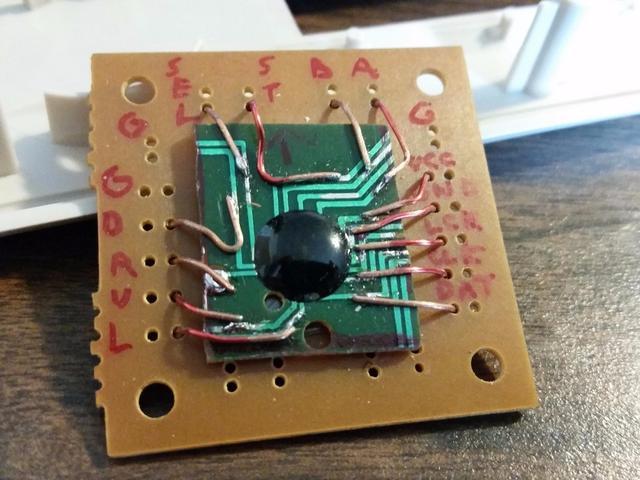

他將成品手柄上的整片電路板都裁剪下來，并從原有的線路中焊接出引出線。當然，他很明確的知道這個“芯片”的功能和作用，并且通過實驗也找到了該芯片的引腳功能和數據輸出格式。這樣，他就可以在自己的設計中也使用這塊“芯片”了。平常我們自己使用這種“芯片”的機會可能不多，如果你想用的話，少不了要對外圍電路進行一番摸索……
