問題1：什么是零件封裝，它和零件有什么區別？

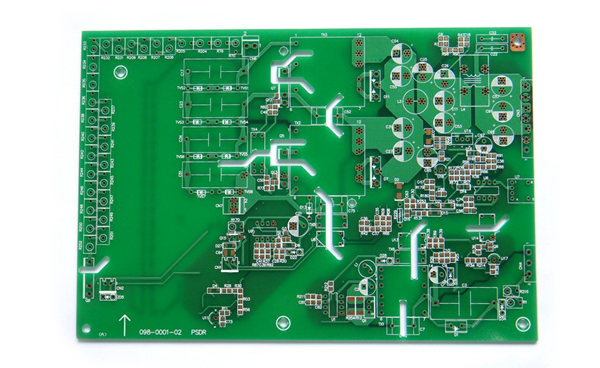

　　答：(1)零件封裝是指實際零件焊接到電路板時所指示的外觀和焊點位置。

　　(2)零件封裝只是零件的外觀和焊點位置，純粹的零件封裝僅僅是空間的概念，因此不同的零件可以共用同一個零件封裝；另一方面，同種零件也可以有不同的封裝，如RES2代表電阻，它的封裝形式有AXAIL0.4 、AXAIL0.3 、AXAIL0.6等等，所以在取用焊接零件時，不僅要知道零件名稱還要知道零件的封裝。

　　(3)零件的封裝可以在設計電路圖時指定，也可以在引進網絡表時指定。設計電路圖時，可以在零件屬性對話框中的Footprint設置項內指定，也可以在引進網絡表時也可以指定零件封裝。

　　問題2：導線、飛線和網絡有什么區別？

　　答：導線也稱銅膜走線，簡稱導線，用于連接各個焊點，是印刷電路板最重要的部分，印刷電路板設計都是圍繞如何布置導線來進行的。

　　與導線有關的另外一種線，常稱之為飛線也稱預拉線。飛線是在引入網絡表后，系統根據規則生成的，用來指引布線的一種連線。

　　飛線與導線是有本質的區別的。飛線只是一種形式上的連線，它只是形式上表示出各個焊點間的連接關系，沒有電氣的連接意義。導線則是根據飛線指示的焊點間連接關系布置的，具有電氣連接意義的連接線路。

　　網絡和導線是有所不同的，網絡上還包括焊點，因此在提到網絡時不僅指導線而且還包括和導線相連的焊點。

　　問題3：內層和中間層有什么區別？

　　答：中間層和內層是兩個容易混淆的概念。中間層是指用于布線的中間板層，該層中布的是導線；內層是指電源層或地線層，該層一般情況下不布線，它是由整片銅膜構成,是負相顯示的。

　　問題4：什么是內部網絡表和外部網絡表，兩者有什么區別？

　　答：網絡表有外部網絡表和內部網絡表之分。外部網絡表指引入的網絡表，即Sch或者其他原理圖設計軟件生成的原理圖網絡表；內部網絡表是根據引入的外部網絡表，經過修改后，被PCB系統內部用于布線的網絡表。嚴格的來說，這兩種網絡表是完全不同的概念，但讀者可以不必嚴格區分。

　　問題5：網絡表管理器有什么作用？

　　答：第一：引入網絡表，這種網絡表的引入過程實際上是將原理圖設計的數據加載到印刷電路板設計系統PCB的過程。PCB設計系統中數據的所有變化，都可以通過網絡宏(Netlist Macro)來完成，系統通過比較、分析網絡表文件和PCB系統的內部數據，自動產生網絡宏。

　　第二：可以利用網絡表管理器直接在PCB系統中編輯電路板各個組件間的連接關系，形成網絡表。

　　問題6：什么是類，引入類的概念有什么好處？

　　答：所謂類就是指具有相同意義的單元組成的集合。PCB中類定義是對用戶開放的，用戶可以自己定義類的意義及類的組成。PCB中引入類主要有兩個作用：

　　(1) 便于布線

    在電路板布線過程中，有些網絡需要作特殊的處理，如一些重要的數據線為了避免電路板上其他組件的干擾，在布線時往往需要加大這些數據線和和其他組件間的安全間距?？梢詫⑦@些數據線歸成一個類，在設置自動布線安全間距規則時可以將這個類添加到規則中，并且適當加大安全間距，那么自動布線時，這個類中的所有數據線的安全間距都被加大；在電路板布線過程中，電源和接地線往往需要加粗，以確保連接的可靠性，可以將電源和接地線歸為一類，在設置自動布線導線寬度（Width　Constraint）規則時，可以將這個類添加到規則中，并且適當加大導線寬度，那么自動布線時，這個類中的電源和接地線都會變寬。

　　(2) 便于管理電路板組件

    對于一個大型的電路板，它上面有很多零件封裝，還有成千上萬條網絡，很雜亂，利用類可以很方便的管理電路板。例如將電路板中的所有輸入網絡歸類，在尋找某個輸入網絡時，只需在這個輸入網絡類里查找即可；也可以將電路板中的所有限壓電阻歸類，在尋找某個限壓電阻時，只需在這個限壓電阻類里查找即可。

    問題7：如何將外加焊點加入到網絡中？

　　答：可先將焊點加入到電路板中，然后雙擊焊點，打開焊點屬性設置對話框，在Advaced中的Net項中選擇合適的網絡，即可完成焊點的放置。

　　問題8：內層分割有什么用處？

　　答：分割出來的內層可以用來連接一些重要的線路，即可以提高抗干擾能力也可以對重要的電路起保護作用。

    問題9：敷銅有什么作用，應該注意些什么？

　　答：敷銅的主要作用是提高電路板的抗干擾能力，如果要對線路進行包導線或補淚滴，那么敷銅應該放在最后進行。
