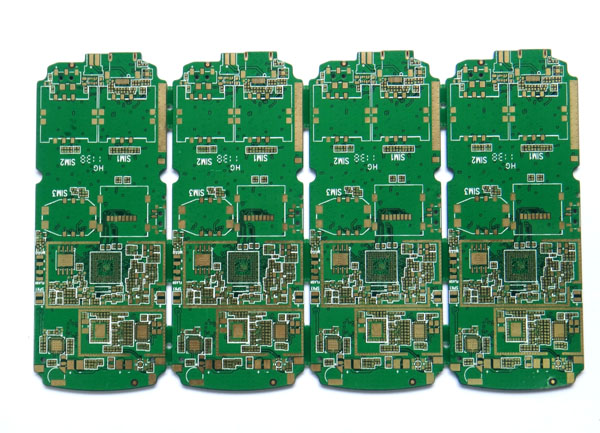

電路板廠的制造流程
首先,要把CAD生成的電路板CAM數據傳送給電路板廠。電路板廠利用CAM ?1 數據編輯器,對膠片數據,開孔數據等進行檢查和編輯,
追加制作電路板所需要的基準標識,校正值等或進行數據合成。舉例1,檢查焊盤和孔徑的間距是否合理
焊盤通常由鍍錫來完成的,而插件孔是中空的。從圖中可以看到,焊盤是環狀的。
設計上零點幾毫米都是可以的,但實際上對于電路板廠來說是需要有最小寬度標準的,寬度設計的太小了,做不出來。在通常的設計標準之上,需要以電路板廠的實際生產標準來校正設計標準。
比如焊盤的最小寬度:有的廠家能做到最小寬度為0.2mm,有的廠家能做到0.25mm,要做0.2mm就無法保證能形成焊盤了。 舉例2,檢查阻焊層上所開的窗口與焊盤的間距。
通常,電路板上一層綠色的薄膜質感的層就是阻焊層,顧名思義,阻焊層上是無法正常焊接的。
如圖,阻焊層的窗口通常都要設計的比焊盤的直徑大。這是為了開窗口與焊盤間保持一定的間距。
通常設定為0.2mm,這樣制板上即使出現一定誤差,也不會使阻焊層覆蓋到焊盤上,導致焊接不良。舉例3,檢查走線的最小寬度以及走線的最小間距。通常的工藝可以把最小寬度和最小間距分別做到0.2mm,要做到更小的時候,就需要特殊工藝。在這里只介紹通常情況下,生產廠家能做到的最小標準。舉例4,檢查電路板邊緣或是非鍍錫通孔(NPTH)與走線的最小距離。
· 電路板邊緣通常與走線的最小間距設定為1mm(條件需要時可以設定為0.5mm,非推薦),防止在電路板分割時,割裂走線。
設定為3mm,在對電路板利用機器焊接元件時,由于實際使用的機器自身的限制,可以避免損傷電路板邊緣附近的走線。圖5所示,
· 元件外形線(絲印來表示)通常也要和電路板邊緣保持1mm以上的距離(設計中位置被指定的元件除外)。
元件的焊盤與電路板邊緣至少保持1mm以上,通常在3mm到5mm為佳。除了防止割裂,同時也降低了給焊盤帶來的疲勞度,防止焊盤受到相對應力而從電路板上脫落。
· 非鍍錫孔(NPTH)與走線間的最小距離則是根據非鍍錫孔的使用而決定與走線的距離。圖6所示,
通常的元件通孔與走線的距離通常設定為1mm以上(條件需要時可以設定為0.5mm,非推薦),而對于M3的螺絲孔則通常規定在直徑10mm以內禁止布線,放置元件。防止金屬螺絲碰觸走線,造成短路。如圖7所示,
注意:以上的最小設定是電路板的設計標準,而非CAM的設定值。 以上的檢查都可以通過對CAM的設定?3來自動進行。當檢查與修正工作完成后,就可以生成供各種加工裝置使用的數據了。
備注:
?1,CAM:Computer Aided Manufacturing
?2,這里所說的設計標準,是在行業不成文的標準之上,鄙人在設計中所劃定的。讀者需要在設計中參考電路板廠的標準,來制定自己的設計標準。
老人們說的好,無規矩不成方圓。
?3,CAM的設定值則是根據廠家所能生成電路板的標準限度。超過這個標準限度自然無法做出良好的電路板。
|
|
