電路板廠PCB覆銅時的注意事項

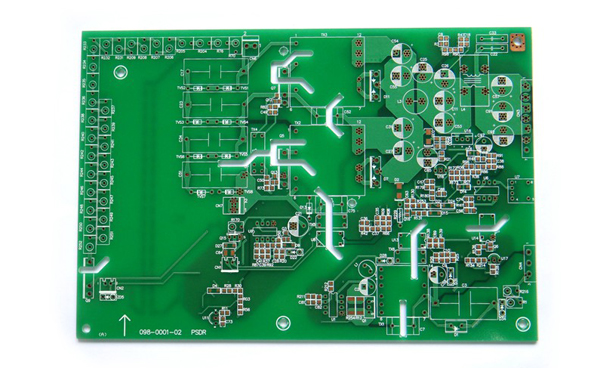

大家都知道在高頻情況下,印刷電路板上的布線的分布電容會起作用,當長度大于噪聲頻率相應波長的1/20時,就會產生天線效應,噪聲就會通過布線向外發射,如果在電路板廠的PCB中存在不良接地的覆銅,覆銅就成了傳播噪音的工具,因此,在高頻電路中,千萬不要認為,把地線的某個地方接了地,這就是“地線”,一定要以小于λ/20的間距,在布線上打過孔,與多層板的地平面“良好接地”。如果把覆銅處理恰當了,覆銅不僅具有加大電流,還起了屏蔽干擾的雙重作用。
在覆銅中,為了讓覆銅達到我們預期的效果,覆銅方面需要注意那些問題:
1.如果PCB的地較多,有SGND、AGND、GND,等等,就要根據PCB板面位置的不同,分別以最主要的“地”作為基準參考來獨立覆銅,數字地和模擬地分開來覆銅自不多言,同時在覆銅之前,首先加粗相應的電源連線:5.0V、3.3V等等,這樣一來,就形成了多個不同形狀的多變形結構。
2.對不同地的單點連接,做法是通過0歐電阻或者磁珠或者電感連接。
3.晶振附近的覆銅,電路中的晶振為一高頻發射源,做法是在環繞晶振覆銅,然后將晶振的外殼另行接地。
4.孤島(死區)問題,如果覺得很大,那就定義個地過孔添加進去也費不了多大的事。
5.在開始布線時,應對地線一視同仁,走線的時候就應該把地線走好,不能依靠于覆銅后通過添加過孔來消除為連接的地引腳,這樣的效果很不好。
6.在板子上最好不要有尖的角出現(《=180度),因為從電磁學的角度來講,這就構成的一個發射天線!對于其他總會有一影響的只不過是大還是小而已,我建議使用圓弧的邊沿線。
7.多層板中間層的布線空曠區域,不要覆銅。因為你很難做到讓這個覆銅“良好接地”。
8.設備內部的金屬,例如金屬散熱器、金屬加固條等,一定要實現“良好接地”。
9.三端穩壓器的散熱金屬塊,一定要良好接地。晶振附近的接地隔離帶,一定要良好接地??傊?a href="http://yu32116.cn/PCBdianlubanyingban.shtml">PCB上的覆銅,如果接地問題處理好了,肯定是“利大于弊”,它能減少信號線的回流面積,減小信號對外的電磁干擾。
|
|
