PCB板剖制是PCB設計中的一項重要的內容。但是由于其中涉及到砂紙磨板（屬有害工種）、描線（屬簡單重復勞動），不少設計人員不愿從事這項工作。甚至許多設計人員認為PCB板剖制不是技術工作，初級設計人員稍加培訓即可勝任這項工作。這種觀念有一定的普遍性，但是正如許多工作一樣，PCB板的剖制還是存在著一些技巧的。如果設計人員掌握這些技巧可以節省大量的時間，也可以大幅度減少勞動量。下面我們就詳細談?wù)勥@方面的知識。

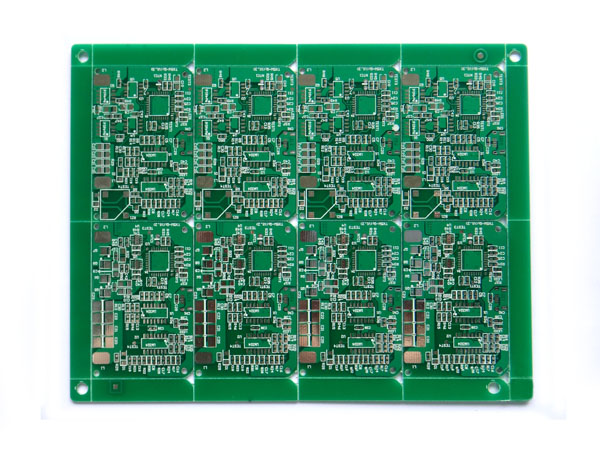

一、 PCB板剖制的概念

PCB板剖制是指根據原有的PCB板實物得到原理圖和板圖（PCB圖）的過程。其目的是進行后期的開發。后期開發包括安裝元器件、深層測試、修改電路等。因?yàn)椴粚儆赑CB板剖制的范疇又與之相關，因此僅做介紹不再詳述。

二、 PCB板剖制的流程

1、 拆除原板上的器件。

2、 將原板掃描，得到圖形文件。

3、 將表面層磨去，得到中間層。

4、 將中間層掃描，得到圖形文件。

5、 重復2-4步，直到所有層都處理完。

6、 利用專用軟件將圖形文件轉換為電氣關系文件---PCB圖。如果有合適的軟件，設計人員只需把圖形描一遍即可。

7、 檢查核對，完成設計。

三、 PCB板剖制的技巧

PCB板剖制尤其是多層PCB板的剖制是件費時費力的工作，其中包含了大量的重復性勞動。設計人員必須有足夠的耐心和細心，否則非常容易產生錯誤。做好剖制PCB板設計的關鍵在于利用合適的軟件代替人工進行重復性工作，即省時又準確。

1、 剖制過程中一定要用掃描儀。

許多設計人員習慣直接在PROTEL、PADSOR或CAD等PCB設計系統上畫線。這種習慣非常不好。掃描得到的圖形文件既是轉換成PCB文件的基礎，又是后期進行檢查的依據。利用掃描儀可以大大降低勞動難度和強度。毫不夸張地說，如果能充分利用掃描儀，即使沒有設計經驗地人員也可以完成PCB板剖制工作。

2、 單方向磨板。

有些設計人員為了追求速度，選擇雙向磨板（即由前后表面向中間層磨掉板層）。其實這是非常錯誤的。因?yàn)殡p向磨板非常容易磨穿，致使其它層損壞，結果可想而知。PCB板的外層由于工藝和有銅箔、焊盤等原因最硬，中間層最軟。因此到最中間層，問題更為嚴重，往往無法打磨。另外，各個廠商生產的PCB板材質、硬度、彈性都不一樣，很難準確磨去。

3、 選擇優秀的轉換軟件。

將掃描得到的圖形文件轉換為PCB文件是整個工作的關鍵。有了好的轉換文件。設計人員只需“照貓畫虎”，將圖形描一遍即可完成工作。這里推薦EDA2000，真的很方便。

以上是我個人的一點心得，提出來供大家探討，希望能起到拋磚引玉的作用。
