PCB設計必知:布局及設計規范

文章出處:http://yu32116.cn網責任編輯:恒成和電路板作者:恒成和線路板人氣:-發表時間:2014-10-18 09:56:00

我們都知道“沒有規矩不成方圓”,技術中也一樣,那在PCB設計時又需要注意哪些規范呢?

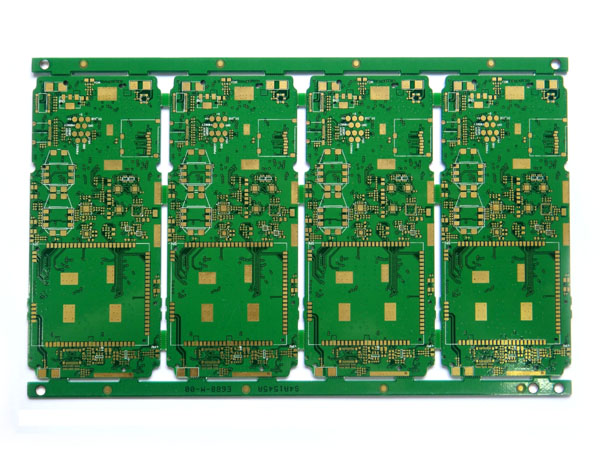

PCB

  1. 布局設計規范

  a.距板邊距離應大于5mm =197mil

  b.先放置與結構關系密切的元件,如接插件,開關,電源插座等

  c.優先擺放電路功能塊的核心元件及體積較大的元器件,再以核心元件為中心擺放周圍電路元器件

  d.功率大的元件擺放在有利于散熱的位置上

  e.質量較大的元器件應避免放在板的中心,應靠近機箱中的固定邊放置

  f.有高頻連線的元件盡可能靠近,以減少高頻信號的分布和電磁干擾

  g.輸入,輸出元件盡量遠離

  h.帶高壓的元器件盡量放在調試時手不易觸及的地方

  i.熱敏元件應遠離發熱元件

  j.可調元件的布局應便于調節

  k.考慮信號流向,合理安排布局使信號流向盡可能保持一致

  l.布局應均勻,整齊,緊湊

  m.SMT元件應注意焊盤方向盡量一致,以利于裝焊,減少橋聯的可能

  n.去藕電容應在電源輸入端就近位置

  o.波峰焊面的元件高度限制為4mm

  p.對于雙面都有的元件的PCB,較大較密的IC,插件元件放在板的頂層,底層只能放較小的元件和管腳數少且排列松散的貼片元件

  q.對小尺寸高熱量的元件加散熱器尤為重要,大功率元件下可以通過敷銅來散熱,而且這些元件周圍盡量不要放熱敏元件.

  r.高速元件盡量靠近連接器;數字電路和模擬電路盡量分開,最好用地隔開,再單點接地

  s.定位孔到附近焊盤的距離不小于7.62mm(300mil),定位孔到表貼器件邊緣的距離不小于5.08mm(200mil)

    2. 布線設計規范

  a.線應避免銳角,直角,應采用四十五度走線

  b.相鄰層信號線為正交方向

  c.高頻信號盡可能短

  e.輸入,輸出信號盡量避免相鄰平行走線,最好在線間加地線,以防反饋耦合

  f.雙面板電源線,地線的走向最好與數據流向一致,以增強抗噪聲能力

  g.數字地,模擬地要分開

  h.時鐘線和高頻信號線要根據特性阻抗要求考慮線寬,做到阻抗匹配

  i.整塊線路板布線,打孔要均勻

  j.單獨的電源層和地層,電源線,地線盡量短和粗,電源和地構成的環路盡量小

  k.時鐘的布線應少打過孔,盡量避免和其他信號線并行走線,且應遠離一般信號線,避免對信號線的干擾;同時避開板上的電源部分,防止電源和時鐘互相干擾;當一塊電路板上有多個不同頻率的時鐘時,兩根不同頻率的時鐘線不可并行走線;時鐘線避免接近輸出接口,防止高頻時鐘耦合到輸出的CABLE線并發射出去;如板上有專門的時鐘發生芯片,其下方不可走線,應在其下方鋪銅,必要時對其專門割地;

  l.成對差分信號線一般平行走線,盡量少打過孔,必須打孔時,應兩線一起打,以做到阻抗匹配

  m.兩焊點間距很小時,焊點間不得直接相連;從貼盤引出的過孔盡量離焊盤遠些
